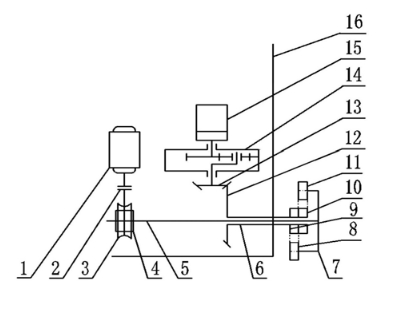

本发明公开一种直角腿旋转越障行走机构，属于机器人车辆行走技术领域。本发明直角腿旋转越障行走机构包括车架、步进电动机、联轴器、蜗轮蜗杆机构、直流电机、行星减速器、锥齿轮传动机构、直角腿支架及履带车轮组。其工作原理是：直流电机的动力通过行星减速器和锥齿轮传动机构传递给空心轴，并驱动空心轴上固连的第一主动轮和第二主动轮转动，进而带动履带车轮组向前运动；当行走机构收到越障信号后，直流电机停转，步进电机的动力通过蜗轮蜗杆机构传递给实心轴，并驱动实心轴上固连的直角腿支架转动，进而使直角腿支架上的履带车轮组发生翻转。通过直流电机和步进电机的协调交替工作，直角腿支架上的履带车轮组可以完成平地行走和越障功能，可应用于越障车或机器人的行走系统中
