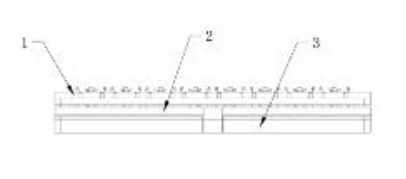

本发明提供一种自动绕线点焊模板，包括上模板、中模板以及下模板，所述中模板安装在上模板上端，所述上模板设置在中模板上端，上模板上端设置绕线中柱且绕线中柱下端穿过上模板与中模板固定连接，所述绕线中柱上端设置进线口，所述中模板上端固定挂线针且挂线针上端穿过上模板并延伸至上模板上方，所述中模板上固定定位针且定位针上端穿过上模板并延伸至上模板上方，所述上模板与中模板之间设置绕线高度调节块，与现有技术相比，本发明具有如下的有益效果：使包漆线绕过挂线针确定引脚的方向后缠绕在染线中柱上，提高绕线质量，更换不同的绕线高度调节块改变绕线中柱露出上模板的长度，便于绕制不同高度的线圈。
